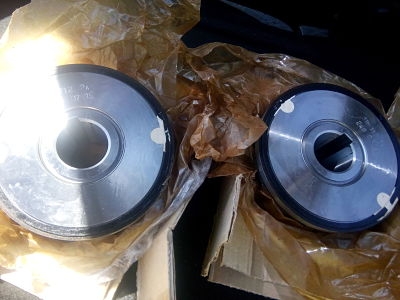

Электромагнитные муфты ЭТМ 102 1А , ЭТМ 112к 2А

Электромагнитные фрикционные муфты ЭТМ 102-1А и ЭТМ 112к-2А — управляемые тяговые муфты дистанционного переключения подач в токарно-винторезных станках серий 1М63, 1М63Н, ДИП300, 16К40, 1Н65, 1М65, 16К20, 16Р25П, 1К62 и аналогичных. Обеспечивают включение и отключение кинематических цепей подач без остановки шпинделя по электрическому сигналу от системы управления.
Конструкция: при подаче напряжения питания (24 В или 48 В постоянного тока) электромагнит прижимает пакет фрикционных дисков (стальные закалённые + металлокерамические); пакет передаёт крутящий момент на вал подачи. При снятии напряжения пружина возврата размыкает пакет — подача отключается. Степень защиты — IP40. Посадка на вал — по шпоночному соединению. Максимальный крутящий момент: ЭТМ 102-1А — 8–12 Нм; ЭТМ 112к-2А — 25–40 Нм.
В кинематике токарных станков серий 1М63 и 16К40 четыре муфты установлены в фартуке: управляют продольной подачей вправо/влево и поперечной вперёд/назад. Переключение — от одной рукоятки фартука; обгонная муфта позволяет включить быстрый ход при включённой рабочей подаче без риска поломки.
Признаки неисправности: пробуксовка при включении подачи (износ фрикционных дисков, недостаточный ток питания), жёсткое залипание — подача не отключается (разрушение пружины возврата). Замена — комплектной муфтой того же типоразмера.
Поставка — ТД РУССтанкоСбыт. Отгрузка по всей России. Подбор по чертежу или образцу.
