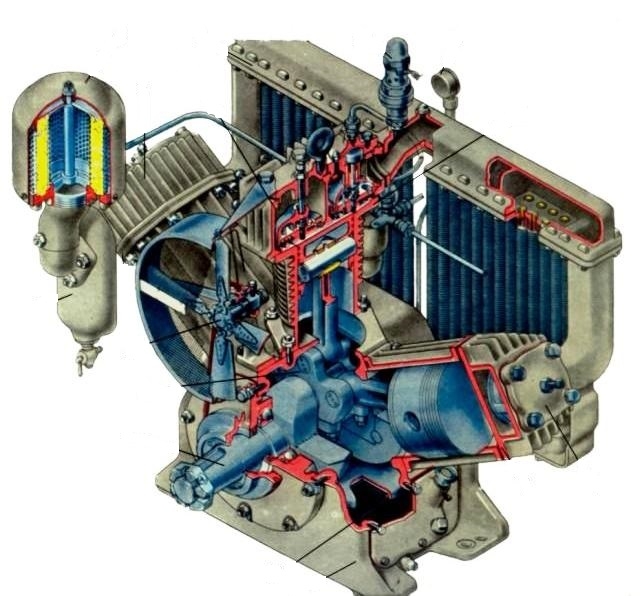

Запчасти к компрессорам типа КТ и ПК

Наменование детали Номер чертежа
Балансир дополнительный 34.02.00.02-007
Бандаж вентилятора  34.11.02.00-003сб
Вал коленч.в сб с доп.балансир. 34.02.01.00-035сб
Вал коленчат. в сборе 34.02.01.00-006сб
Валик маслонасоса 34.13.00.02-005
Вентил. компрес.КТ-6 34.11.00.00-007сб
Вкладыш верх. 0-6гр. 34.03.03.00-009сб
Вкладыш верх. 7-12гр. 34.03.03.00-009сб
Вкладыш ниж. 0-6гр. 34.03.04.00-002сб
Вкладыш ниж. 7-12гр 34.03.04.00-002сб
Втулка под. манжету 34.02.00.04-001
Втулка под. маслонасос 34.02.00.01-000
Втулка шатуна 34.03.01.02-007
Грибок 34.06.0010-002
Держатель корпуса вентилятора 34.11.01.00-000сб
Диафрагма 34.06.00.05-006
Жесткий шатун в сб отл +втул. 34.03.02.00-006сб
Клапан всасывающий 34.06.02.00-010сб
Клапан нагнетательный 34.06.01.00-017сб
Клапан предохранит. 34.10.05.00-005сб
Клапан редукционный 34.13.04.00-003сб
Кольцо компрессионное ЦВД 0-4гр 34.08.00.02-009
Кольцо компрессионное ЦНД 0-4гр 34.05.00.04-002
Кольцо маслосъемное ЦВД 0-4гр 34.08.00.03-006
Кольцо маслосъемное ЦНД 0-4гр 34.05.00.05-009
Кольцо пружинное  34.01.00.08-002
Кольцо стопорное 34.05.00.03-005
Коробка клапан. ЦВД в сборе 34.09.00.00-002сб
Коробка клапан. ЦНД в сборе 34.06.00.00-001сб
Корпус  вентилятора 34.11.00.04-005
Корпус клапан. коробки ЦВД 34.09.00.01-009
Корпус клапан. коробки ЦНД 34.06.00.01-008
Кран спускной холодильника
Кронштейн 34.11.00.02-014
Крышка всасывающего клапана ЦВД 34.09.00.05-007
Крышка диафрагмы 34.06.00.04-009
Крышка корп. передн. 34.01.00.02-000
Крышка нагнетательного клапана ЦВД 34.09.00.02-006
Крышка нагнетательного клапана ЦНД 34.06.00.02-005
Крышка холодильника верхняя 34.10.00.02-004
Крышка холодильника правая 34.10.00.01-007
Крышка холодильника левая 34.10.00.05-005
Лопасть вентилятора левого вращения “
35.01.00.01-006”
Лопасть вентилятора 34.11.00.01-004
Насос маслян. КТ-6 34.13.00.00-001сб
Насос маслян. КТ-7 35.02.00.00-006сб
Ось вентилятора 34.11.00.03-008
Палец жесткого шатуна 34.03.00.02-004
Палец поршн. ЦВД 34.08.00.04-003
Палец поршн. ЦНД 34.05.00.02-008
Палец шатунов 34.03.00.03-014
Патрубок трубопровода 34.00.00.13-001
Патрубок холодильника левый 34.10.00.04-008
Патрубок холодильника правый 34.10.00.03-001
Пластина клапана большая 34.06.01.03-018
Пластина клапана малая 34.06.01.04-015
Пластина соед.в сб.(левая) 34.10.03.00-009сб
Пластина соед.в сб.(правая) 34.10.02.00-006сб
Поршень ЦВД * 34.08.00.01-002
Поршень ЦВД 1-6гр. * 34.08.00.01-002
Поршень ЦВД в сборе 34.08.00.01-005сб
Поршень ЦНД 34.05.00.01-014
Поршень ЦНД 1-4 гр. 34.05.00.01-014
Поршень ЦНД в сборе 34.05.00.01-004сб
Пружина клапана 34.06.01.05-012
Пружина разгруз.устройства 34.06.00.09-004
Сапун 34.14.01.00-001сб
Седло нагн. клап. КТ 34.06.01.01-027
Секция радиатора труб+отл.2 34.10.01.00-003сб
Сетка фильтра в сб 34.01.03.00-005сб
Стакан всасывываюшего клапана ЦВД 34.09.00.04-000
труба  разгр.устр. большая 34.18.00.00-006сб
труба  разгр.устр. средняя 34.19.00.00-003сб
труба в сб. разгр.устр. малая 34.17.00.00-009сб
Труба маслонасоса в сборе 34.13.03.00-000сб
Узел коленвала 34.02.00.00-003сб
Узел манометра КТ без ман. 34.16.00.00-020сб
Узел манометра КТ с глиц. маном. 34.16.00.00-015сб
Узел шатунов 34.03.00.00-000сб
Упор всасыв. клапана  34.06.02.02-014
Упор всасывающего клапана 34.06.03.00-000сб
Упор нагнетательного клапана    34.06.00.03-015
Фильтр воздушный 34.20.00.00-001cб
Фильтр маслянный 34.01.01.00-009сб
Холодильник компрессора 34.10.00.00-000cб
Цилиндр ВД 34.00.00.06-001
Цилиндр НД 34.00.00.07-008
Шатун прицепной в сборе 34.03.01.00-003сб
Шкив 34.00.00.01-006

Прокладка
боков. Крышка 34.01.00.11-004
верх фланец холод. 34.10.00.06-002
вых. Фланец 34.00.00.12-004
кл. короб. ВД 34.00.00.02-003
кл. короб. НД 34.00.00.03-000
клап. Предохр. 34.01.00.13-008
клапана 34.06.00.08-010
клапана 34.06.00.08-007
крышка клап. коробки 34.06.00.07-000
масл. насос 34.13.00.03-002
патрубок холод. 34.10.00.07-009
перед. Крышка 34.01.00.05-001
узел шат очки 34.03.00.05-005
узел шат очки 34.03.00.06-002
цилиндр ВД 34.00.00.05-004
цилиндр НД 34.00.00.11-007

              ПК, ПКС, ПКСД
Наименование Номер чертежа

Вал коленчатый  (ПК-1.75А) 31.02.01.01-020сб
Вал коленчатый ПК-3.5А 32.02.01.00-013сб
Вал коленчатый ПК-5.25А “
33.02.01.00-029сб”
Вал сцепления (на ПСКД) 28.10.00.03-004
Вал сцепления (на ПСКД) новый 246.03.01.03-80
Вентилятор 33.05.00.00-027сб
Вкладыш шатуна ПК (комплект)
Втулка шатуна ПК————————————
Датчик 26.03.03.00-022сб
Держатель кожуха 33.05.03.00-013
Диффузор кожуха верхний ПК-1,75 31.06.00.00-015сб
Диффузор кожуха верхний ПК-3,5 32.12.00.00-008сб
Диффузор кожуха верхний ПК-5,25 33.11.00.00-004сб
Диффузор кожуха нижний ПК-3,5 32.13.03.00-017сб
Диффузор кожуха нижний ПК-5,25 33.12.00.00-001сб
Клапан 1ступени ЦНД 32.20.00.00-005сб
Клапан 2 ступени ЦВД 32.21.00.00-002сб
Клапан предохранительный  26.03.07.00-008сб
Кожух вентилятора 33.05.01.00-020сб
Коллектор Всасывающий 33.10.00.00-023сб
Коллектор нагнетательный 33.08.00.00-002сб
Колодка в сборе 218.03.09.00-00сб
Кольцо компрессионное ЦВД * 32.04.00.03-002
Кольцо компрессионное ЦНД 32.03.00.03-005
Кольцо маслосъёмное ЦВД * 32.04.00.02-005
Кольцо маслосъёмное ЦНД 32.03.00.02-008
Кольцо резиновое 33.04.00.04-002
Кольцо стопорное пальца Б22 65 Г
Комплект прокладок ПК-1.75А——————————-
Комплект прокладок ПК-3.5А——————————-
Комплект прокладок ПК-5.25А——————————-
Корпус коробки клапанной ЦВД 33.00.00.02-026
Корпус коробки клапанной ЦНД 33.00.00.01-016
Корпус теплообменика ЦВД 32.19.00.02-027
Корпус теплообменика ЦНД 32.19.00.01-017
Крышка 31.01.00.02-030
Крышка 32.01.00.04-024
Крышка люка под щуп 33.01.00.03-017
Крышка передняя 32.01.00.02-004
Лопасть вентилятора 34.11.00.01-004
Маслоуказатель 33.07.00.00-005сб
Муфта соединительная 33.04.00.00-017сб
Насос масляный левого вращения 32.09.00.00-019сб
Насос масляный правого вращения 32.09.01.00-006сб
Ось вентилятора 33.05.00.02-018
Палец муфты соединит. в сборе 33.04.01.00-017сб
Палец муфты соединительной 33.04.00.03-005
Палец поршневой ЦВД 32.04.00.04-009
Палец поршневой ЦНД 32.03.00.04-002
Патрубок (кривой) 26.03.00.03-008
Патрубок (прямой) 231.03.02.01-07
Пластина 26.03.01.00-000сб
Пластина ВД 32.21.00.01-009
Пластина НД  32.20.00.02-009
Пластина стопорная 32.03.00.05-012
Полумуфта ведомая 25.10.00.02-011
Полумуфта ведомая  33.04.00.01-027
Полумуфта ведомая (8-ми пальцевая) 33.04.00.01-014
Полумуфта ведомая ПКСД 218.03.07.00-00сб
Полумуфта ведущая 28.06.00.01-014
Полумуфта ведущая (6-и; 8-и пальц.) 33.04.00.02-008
Полумуфта ведущая диам.60 ПК-5,25 33.04.00.02-011
Полумуфта ведущая ПКСД 218.03.06.00-00сб
Поршень ЦВД 32.04.00.01-024
Поршень ЦНД 32.03.00.01-014
Пружина ВД 32.21.00.02-006
Пружина НД  32.20.00.03-006
Сапун компрессора 32.11.00.00-001сб
Седло 26.03.00.01-017
Секция теплообменника 32.19.01.00-013сб
Сервомеханизм 26.03.04.00-025сб
Сильфон (гофра)  Компенсатор ТВ 50х100
Стойка вентилятора 33.05.00.01-024
Теплообменник 32.19.00.00-005сб
Трубка маслонасоса  ПК-5,25 33.09.00.00-009сб
Трубка маслонасоса ПК-1,75 ПК 5.25 31.03.00.00-001сб
Узел коленвала  31.02.00.00-020сб
Узел коленвала ПК-3.5А 32.02.00.00-036сб
Узел коленвала ПК-5.25А 33.02.00.00-040сб
Упор 26.03.00.02-014
Устройство натяжное 32.14.00.00-002сб
Фильтр воздушный ПК 75-25
Фильтр воздушный с резонатором 32.10.00.00-020сб
Фильтр масляный 32.01.01.00-003сб
Цилиндр ВД 32.00.00.02-023
Цилиндр НД 32.00.00.01-039
Шатун ПК——————————-
Шатунно-поршневая группа ЦВД  32.04.00.00-027
Шатунно-поршневая группа ЦНД 32.03.00.00-020
Шкив вентилятора 33.05.00.03-002
Штуцер
