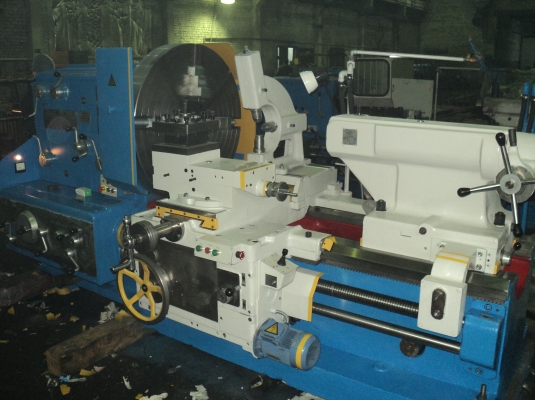

Лоботокарные станки 1Н65, РТ595, 1М65

Лоботокарные станки 1Н65 (1М65) РТ595, РТ911Ф1, РТ401 предназначены для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, модульных, питчевых. Высокая мощность привода и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. ОСОБЕННОСТИ КОНСТРУКЦИИ: • жесткость, виброустойчивость и температурная стабильность конструкции позволяют получать необходимую точность обработки; • 2х призменные направляющие станины в сочетании с высокой надежностью других узлов обеспечивают длительный срок эксплуатации станка с сохранением первоначальной точности; • частота обратного вращения шпинделя в 1,3 раза выше чем прямое, что сокращает время обработки резьб; • точение длинных конусов производится одновременным выполнением продольной подачи суппорта и подачи резцовых салазок при соответствующем их повороте; • коробка подач обладает высокой жесткостью кинематической цепи, имеет 2е электромагнитные муфты дистанционного переключения подач без остановки станка; • все силовые зубчатые колеса кинематической цепи изготовлены из легированной стали, закалены и отшлифованы; • ограждения зоны резания и патрона, электрические и механические блокировки гарантируют безопасную работу на станке. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ТОКАРНО-ВИНТОРЕЗНОГО мод. 1Н65 (1М65) РТ595, РТ911Ф1, РТ401 Наименование параметров 1Н65 (1М65) РТ595, РТ911Ф1, РТ401 Наибольший диаметр заготовки устанавливаемой и обрабатываемой, мм: над суппортом, мм 650 над выемкой в станине, мм 1400* Наибольшая длина обрабатываемой заготовки, мм 1000 Длина выемки в станине от зеркала патрона, мм 390 Размер конца шпинделя передней бабки по DIN 2-15М Количество ступеней частот вращения шпинделя 24 Диаметр цилиндрического отверстия в шпинделе, мм 128 Пределы частот вращения шпинделя, об/мин 5 – 500 Пределы рабочих подач, мм/об.: продольных, мм/об 0,06 - 2,42 (0,6 - 19,36***) поперечных, мм/об 0,022 - 0,88 (0,022 - 7,04***) резцовых салазок, мм/об 0,022 - 0,88 (0,022 - 7,04***) Пределы шагов нарезаемых резьб: метрических, мм 1 – 96 дюймовых, ниток/дюйм 24 - 0,25 модульных, модуль 0,5 – 24 питчевых, питч диам. 96 – 1 Ускоренное перемещение суппорта, м/мин: продольное 3 поперечное 1 Мощность главного привода, кВт 15 Наибольший вес обрабатываемой детали в центрах, кг. 8000 Мощность главного привода,кВт 22 Масса, кг. 9850 Габариты: длина, мм 4100 ширина, мм 2200 высота, мм 1770, 1880
